1.3.3 Устройство и порядок работы рольставней, оснащенных электроприводом

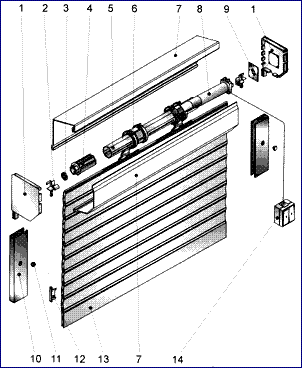

Рис.1 Комплектация защитных рольставней с электроприводом:

Устройство рольстави с электроприводом
1. Крышка боковая
2. Направляющее устройство
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Ригель в сборе
7. Короб защитный
8. Электропривод
9. Крепление
10. Направляющая шина
11. Заглушка
12. Замок боковой
13. Концевой профиль
14. Выключатель


1.3.3.1 Полотно рольставней приводится в движение электроприводом при помощи устройств локального (выключатели, замковые выключатели) или дистанционного управления (пульты дистанционного управления).

1.3.3.2 По желанию заказчика электропривод может поставляться с механизмом аварийного ручного подъема (система NHK) - воротковым приводом.

1.3.3.3 Подъем (опускание) полотна:
нажать (повернуть) клавишу выключателя (поз. 14) в направлении «подъем» («опускание») и удерживать до срабатывания концевого выключателя электропривода, приводящего к полной остановке полотна роллеты.

* Примечание: При поставке замковых выключателей следует вставить ключ в замковый выключатель и повернуть его в направлении «подъем» («опускание») и удерживать до срабатывания концевого выключателя электропривода.

Внимание: Если при движении полотна наблюдается заклинивание, движение рывками, скрежет и т.п., необходимо прекратить использование изделия и сообщить в фирму-изготовитель. В противном случае возможны необратимые повреждения деталей привода или даже разрыв полотна.

1.3.3.4 Для остановки полотна рольставней в промежуточном положении отпустить клавишу (ключ) выключателя в процессе подъема (опускания) полотна. Дальнейшее движение полотна рольставней будет осуществляться при повторном нажатии или повороте соответствующей клавиши (ключа) в необходимом Вам направлении.

* Примечание: при поставке выключателей с фиксированным положением клавиши (ключа) удерживать клавишу (ключ) до полной остановки полотна рольставней не нужно. Остановка полотна рольставней произойдет автоматически. Если необходимо остановить полотно рольставней в промежуточном положении, следует вернуть клавишу (ключ) в нейтральное положение. Дальнейшее движение полотна рольставней будет осуществляться при повторном нажатии или повороте соответствующей клавиши (ключа) в необходимом Вам направлении. После автоматического отключения электропривода установить клавишу (ключ) выключателя в нейтральное положение.

Внимание: Если на Вашем изделии с электроприводом установлены боковые замки на нижней ламели, ни в коем случае не пытайтесь поднять изделие не освободив замки ! При такой попытке весьма высока вероятность разрыва полотна или срыва полотна с крепежа внутри короба.

1.3.4 Порядок работы рольставней, оснащенных электроприводом с системой аварийного ручного подъема (NHK).

1.3.4.1 Подъем (опускание) полотна в рабочем режиме производится в соответствии с п.1.3.3.

1.3.4.2 Подъем (опускание) полотна в аварийном режиме:

Внимание: Аварийным режимом считается режим эксплуатации рольставней при отсутствии напряжения в питающей сети электропривода.

1.3.4.2 Подъем полотна:
при поставке защитных рольставней со съемным воротком, вставить приводной крюк воротка в отверстие петли электропривода. Вращать приводную рукоятку удобной для Вас рукой, одновременно придерживая другой рукой штангу воротка (направление вращения указано на штанге воротка). Подъем полотна осуществляется до достижения последней ламелью нижней границы короба. Дальнейший подъем полотна запрещен: может произойти выход полотна рольставней из направляющих шин.

1.3.4.4 Опускание полотна:
вращать приводную рукоятку (вороток) удобной для Вас рукой, одновременно придерживая другой рукой штангу воротка (направление вращения указано на штанге воротка), до полного смыкания ламелей полотна. Дальнейшее вращение рукоятки запрещено: оно требует значительных усилий и ведет к повреждению механизма. На поврежденный данным образом привод гарантийные обязательства не распространяются.

Внимание: Категорически запрещается пользоваться системой аварийного ручного подъема при наличии напряжения в питающей сети. Это может привести к повреждению механизма привода.

Комплектация к рольставни с электроприводом
Замки для рольставни
Автоматика для ролставни с электроприводом
