1.3.7 Устройство и порядок работы рольставней, оснащенных шнуровым или кордовым приводами

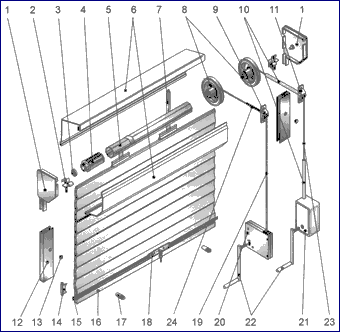

Рис.4 Комплектация защитных рольставней со шнуровым или кордовым приводами:

Рольставни с кордовым приводом
1. Крышка боковая
2. Направляющее устройство
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Направляющая для шнура
10. Трубка защитная
11. Направляющая для корда
12. Направляющая шина
13. Заглушка
14. Замок боковой
15. Полоса запорная*
16. Концевой профиль
17. Стопор

18. Замок ригельный*
19. Шнур
20. Укладчик для шнура редукторный
21. Укладчик для корда редукторный
22. Рукоятка
23. Корд
24. Пружина предохранительная

*- комплектуется по согласованию с заказчиком.


1.3.7.1 Подъем полотна:
при наличии ригелей ручных или замка ригельного (поз. 18) необходимо разблокировать полотно рольставней, сведя к центру полотна ригели ручные, или поворотом ключа открыть замок ригельный, смонтированные в концевом профиле изделия (поз. 16);
вращать приводную рукоятку (поз.22) удобной для Вас рукой по часовой стрелке до полной остановки полотна рольставней в верхнем положении.

1.3.7.2 Опускание полотна:
вращать приводную рукоятку удобной для Вас рукой против часовой стрелки до полного смыкания ламелей полотна;
при наличии ригелей ручных или замка ригельного необходимо заблокировать полотно рольставней, разведя от центра полотна ригели ручные, или поворотом ключа закрыть замок ригельный.
