3.8 Устройство и порядок работы рольставней, оснащенных пружинно-инерционным механизмом

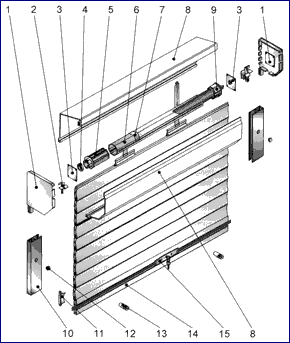

Рис.5 Комплектация защитных рольставней с пружинно-инерционным механизмом:

Рольставни с пружиной
1. Крышка боковая
2. Направляющее устройство
3. Суппорт подшипника
4. Подшипник
5. Капсула универсальная
6. Вал октогональный
7. Пружина тяговая
8. Короб защитный
9. Пружинно-инерционный механизм
10. Направляющая шина
11. Замок боковой
12. Заглушка
13. Стопор
14. Концевой профиль
15. Замок ригельный*
 *- комплектуется по согласованию с заказчиком.


1.3.8.1 Подъем полотна:
при налимий ригелей ручных или замка ригельного (поз.15) необходимо разблокировать полотно рольставней, сведя к центру полотна ригели ручные, или поворотом ключа открыть замок ригельный, смонтированные в концевом профиле изделия (поз. 14), одновременно удерживая свободной рукой ручку на концевом профиле для предотвращения резкого подъема и сворачивания полотна рольставней;
придерживая за ручку на концевом профиле, плавно поднять полотно рольставней до полной остановки его в верхнем положении.

1.3.8.2 Опускание полотна:
тянуть полотно рольставней за ручку на концевом профиле до контакта с опорной поверхностью (подоконным отливом, порогом проема и т.п.);
при наличии ригелей ручных или замка ригельного необходимо заблокировать полотно рольставней, разведя от центра полотна ригели ручные, или поворотом ключа закрыть замок ригельный, при этом удерживая полотно рольставней за ручку в крайнем нижнем положении.
