1.3.6 Устройство и порядок работы рольставней, оснащенных шнуровым приводами.

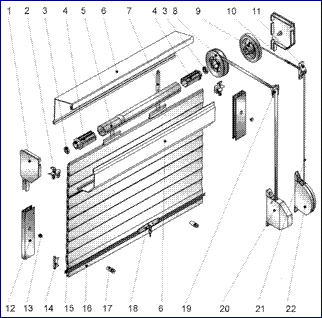

Рис.3 Комплектация защитных рольставней с ленточным или шнуровым приводами:

Рольставни с шнуровым приводом
1. Крышка боковая
2. Направляющее устройство
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8, 9. Шкив
10. Пружина предохранительная
11. Направляющая для шнура
12. Направляющая шина
13. Заглушка
14. Замок боковой
15. Полоса запорная*
16. Концевой профиль
17. Стопор
18. Замок ригельный*
19. Направляющая для ленты
20. Лентоукладчик
21. Шнур
22. Укладчик для шнура инерционный
*- комплектуется по согласованию с заказчиком.


1.3.6.1 Подъем полотна:
при наличии ригелей ручных или замка ригельного (поз. 18) необходимо разблокировать полотно рольставней, сведя к центру полотна ригели ручные, или поворотом ключа открыть замок ригельный, смонтированные в концевом профиле изделия (поз. 16);
потянуть вниз ленту лентоукладчика (поз.20) или шнур (поз.21) укладчика для шнура инерционного (поз.22) привода рольставней свободной рукой необходимое количество раз до полной остановки полотна в верхнем положении.

1.3.6.2 Опускание полотна:
взять ленту (шнур) привода рольставней у корпуса лентоукладчика (укладчика шнура инерционного), потянуть на себя и затем плавно отпустить ленту (шнур), не выпуская ее (его) из руки; повторить данную операцию необходимое количество раз до полного смыкания ламелей в полотне рольставней. Полное смыкание ламелей в полотне будет подтверждено провисанием ленты или шнура привода между рукой и направляющим устройством (поз. 19,11);
при наличии ригелей ручных или замка ригельного заблокировать полотно рольставней разведя от центра полотна ригели ручные, или поворотом ключа закрыть замок ригельный.
