Рольставни из экструдированного решеточного профиля

Профиль AEG56 и AEG30/S

Новая система решеточных профилей рекомендуется для установки на оконные проемы, витрины, внутренние помещения магазинов, торговых центров и выставочных павильонов.

Решетчатый профиль рольставенПри разработке наиболее оптимальной конфигурации новых экструдированных профилей для решеточной системы применялись современные методы компьютерного моделирования, а также учитывался опыт шведских, финских и немецких компаний.

Профили AEG56 и AEG30/S применяются совместно с направляющими шинами GRM65x26, GRM75x27, GR70x26 и GR75x27.

Отличительными особенностями новой системы профилей являются:

  • высокая компактность намотки: лучшие параметры намотки позволяют обеспечить существенную экономию средств за счет использования защитных коробов и боковых крышек меньших типоразмеров с различными комбинациями профилей AEG56 и AEG30/S (SB45/180, SB45/205 и SB45/250);
  • высокие прочностные свойства: эксклюзивная геометрия и высокие технические характеристики обеспечивают минимальный прогиб полотна решеточного профиля, что особенно важно при встроенном типе монтажа на витринных проемах;
  • расширенная область применения роллетного полотна: максимально рекомендуемую ширину проема при монтаже полотна только из решеточного профиля AEG56 возможно увеличить за счет совместной установки усиливающего профиля AEG30/S;
  • новая конструкция замковой части профилей, обеспечивающая максимальную защиту витрины или павильона от несанкционированного проникновения: при попытке несанкционированного подъема осуществляется блокировка решеточного полотна за счет проворачивания замковых частей решеточного/усиливающего и фиксирующего профилей относительно друг друга. Верхние ламели полотна становятся в распор между стенкой короба и неподвижным валом, препятствуя вертикальному перемещению полотна.

Необходимым условием для самоблокировки роллетного полотна является подбор высоты полотна в соответствии с инструкциями, а также применение следующих комплектующих:

  • в качестве подвеса: фиксирующего профиля AEG56F;
  • в качестве привода: электропривода или ручного вороткового привода;
  • в качестве опоры вала: суппорта с подшипником SBB32.

Программа профилей для новой системы роллетных решеток может быть выполнена в пяти стандартных цветах: белый, коричневый, серый, бежевый и серебристый металлик.

Параметры намотки профилей при различных комбинациях усиливающего и решеточного профилей в зависимости от высоты и ширины роллетного полотна, а также руководство по изготовлению новой системы роллетных решеток запрашивайте в офисах компании.

Решеточный профиль AEG56

Результатом разработки и тестирования нескольких альтернативных моделей стал выбор серповидной геометрии профиля с высотой рабочей поверхности 56 мм. Размер окон 30х80 мм обеспечивает максимальный обзор при сохранении прочностных характеристик и высокой стабильности полотна решетки.

Профиль эстетичен и оптимально вписывается в архитектуру оконных проемов и фасадов зданий. При этом в комплексе с усиливающим профилем AEG30/S полотно из профиля AEG56 может устанавливаться на более широкие проемы до 5,5 метра. Это позволяет реализовать множество решений и подчеркнуть индивидуальный стиль вашего здания.

Рекомендуемая максимальная ширина проема при установке роллеты с полотном только из решеточного профиля AEG56 - 3,0 метра.

ИзображениеОписаниеАртикул
Профиль для рольставни решеточный 56Профиль решеточный

Алюминиевый, экструдированный, штампованный.
Применяется совместно с профилями AEG56F и AEG30/S.
Вес 1 пог.м - 0,347 кг
Длина поставки - 7,0 м
AEG56

Усиливающий профиль AEG30/S

Применение двустенного профиля специальной конфигурации увеличивает жесткость и придает дополнительную стабильность полотну решетки на проемах шириной свыше 3,0 метра. Небольшая рабочая высота 30 мм в сочетании с высокими эргономическими характеристиками позволяет улучшить внешний вид фасада за счет подбора различных комбинаций профилей AEG56 и AEG30/S в зависимости от необходимой ширины полотна.

Рекомендуемая максимальная ширина проема при установке роллеты с полотном из профилей AEG30/S и AEG56 — 4,5 метра. Если целью установки роллетной решетки является создание ограждающей системы, возможен монтаж роллетного полотна, состоящего из комбинации усиливающего и решеточного профилей на проемы шириной до 5,5 метра.

ИзображениеОписаниеАртикул
Профиль для рольставни усиливающий 30Профиль усиливающий

Алюминиевый, экструдированный. Применяется совместно с профилями AEG56 и AEG56F.
Вес 1 пог.м - 0,367 кг
Длина поставки - 7,0 м
AEG30/S

* Примечание: один повторяющийся блок на полотне состоит из, например, четырех ламелей профиля AEG56 и одной ламели профиля AEG30/S (4 AEG56 + 1 AEG30/S).

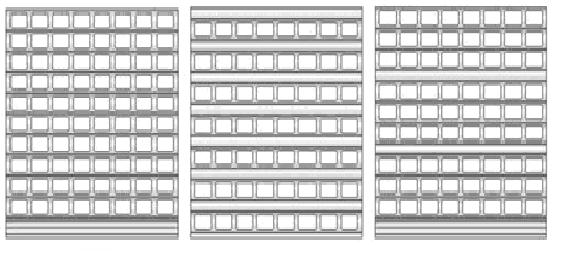

Варианты комбинаций роллетного полотна из решеточного и усиливающего профилей

Варианты комбинированного роллетного полотна из решетчатого профиля

Рис.1
Полотно из профиля AEG56

Рис.2
Полотно из профиля AEG56+AEG30/S

Рис.3
Полотно из профиля 3 AEG56 + 1 AEG30/S

Возможные варианты комплектации роллеты

Широкий спектр возможных комбинаций решеточного профиля AEG56 и усиливающего профиля AEG30/S предполагает и различные варианты комплектации роллет.

Возможные варианты установки вала
RT60x0,8RT70x1,2RT102x2,5
Варианты соединения
вал-полотно
Варианты приводовВарианты соединения
вал-полотно
Варианты приводовВарианты соединения
вал-полотно
Варианты приводов
Пружина тяговая SS + кольцо RDВесь спектр приводов "Алютех"Пружина тяговая SS + кольцо RDВесь спектр приводов "Алютех"Ручной воротковый или электроприводэлектропривод
Фиксирующий профиль AEG56F + кольцо RDРучной воротковый или электроприводФиксирующий профиль AEG56F + кольцо RDРучной воротковый или электроприводФиксирующий профиль AEG56F + кольцо RDэлектропривод
Ригель RGРучной воротковый или электроприводРигель RGРучной воротковый или электропривод-

Выбор короба возможен только после расчетов, и для конкретного варианта комплектации профиля и привода. Позвоните — мы все посчитаем и порекомендуем.
